TECHNIDEAL - COFDC 3 mppt / 1 string par MPPT / INTER 25 AMP-1000VDC

Description

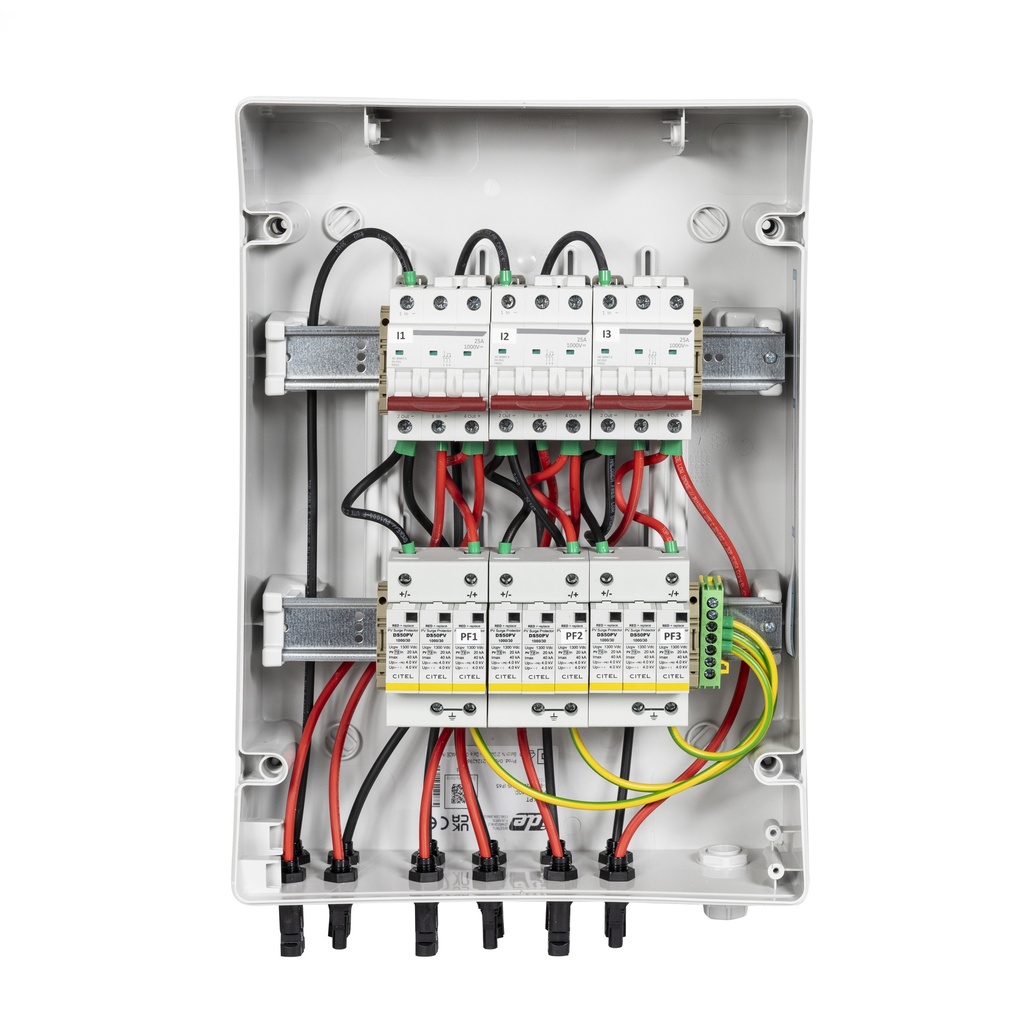

Coffret DC 9 kW conçu pour la protection et la coupure des lignes photovoltaïques reliant les panneaux solaires à l’onduleur.

Il intègre 3 inter-sectionneurs 25 A / 1000 VDC et 3 parafoudres Type II 1200 VDC, assurant la sécurité contre les surtensions et les risques d’incendie.

Adapté aux systèmes avec 3 MPPT indépendants, ce coffret garantit une protection optimale et durable pour l’ensemble des circuits DC.

Caractéristiques techniques

• Type de coffret : DC triphasé – 3 trackers MPPT
• Puissance nominale : jusqu’à 9 kWc
• Tension DC maximale (Ucpv) : 1200 VDC
• Courant nominal : 25 A par tracker
• Nombre de MPPT / strings : 3 MPPT – 1 string par MPPT
• Parafoudres DC :
  • Type II – In 15 kA – Ucpv 1200 VDC
  • 1 parafoudre par tracker (PF1, PF2, PF3)
• Inter-sectionneurs DC :
  • I1, I2, I3 – 25 A / 1000 VDC
• Section de câblage interne :
  • 4 mm² (liaisons internes)
  • 6 mm² (alimentation principale)


Points forts

• Coffret DC complet et câblé
• 3 inter-sectionneurs indépendants (1 par tracker MPPT)
• 3 parafoudres Type II 1200 VDC (In 15 kA) intégrés
• Sécurité renforcée contre surtensions et arcs électriques
• Compatible avec onduleurs 3 MPPT
