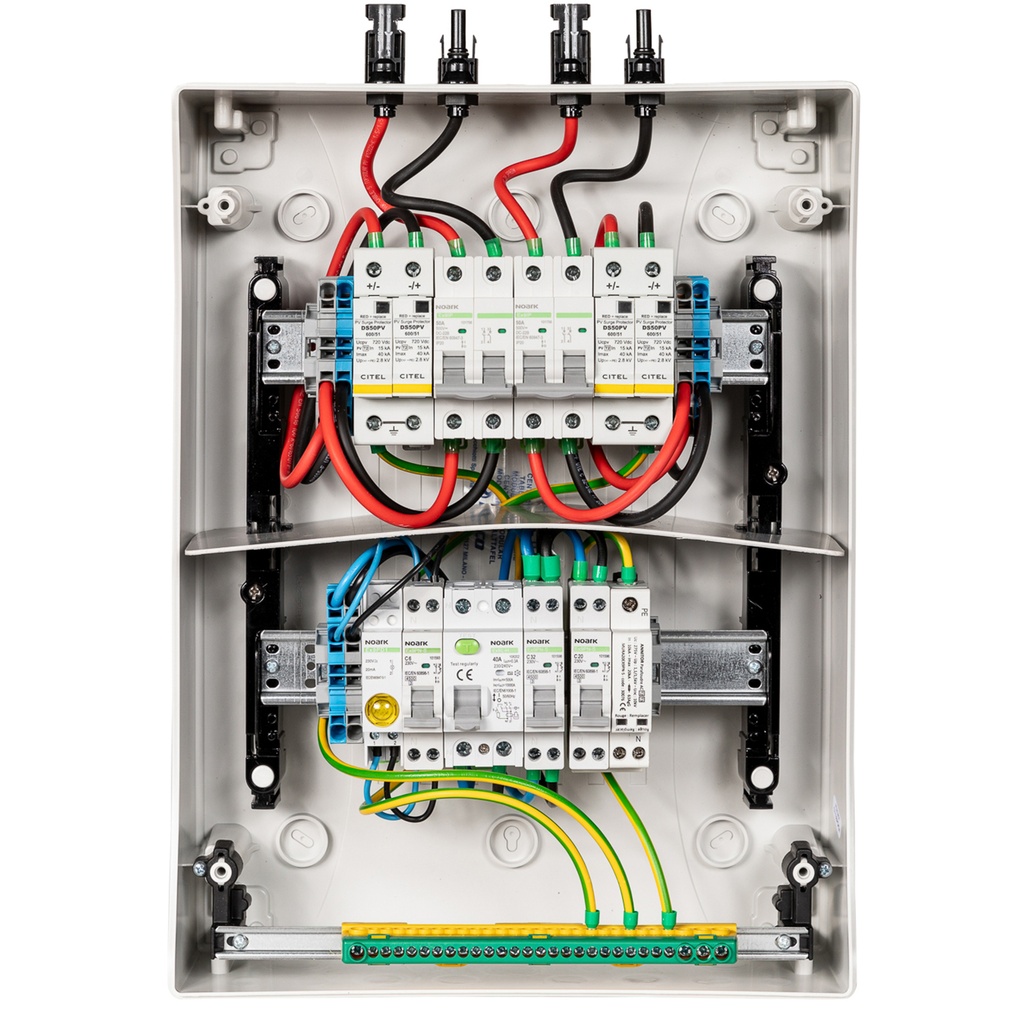

MADEnR - Coffret PV AC/DC 6kW monophasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

Description

Coffret AC/DC monophasé 6 kWc complet, intégrant la protection côté alternatif et continu pour les installations photovoltaïques avec 2 MPPT (1 string par MPPT).

Conçu pour la sécurité, la fiabilité et la conformité, il comprend un inter-sectionneur DC 600 V, un parafoudre AC/DC, et un interrupteur différentiel 300 mA type G à immunité renforcée.

Partie AC

• Puissance nominale : 6 kW
• Nombre d’onduleurs : 1
• Disjoncteur : C32 – 20 A – 4,5 kA
• Protection différentielle : 40 A – 300 mA – Type G (immunité renforcée)
• Parafoudre AC : Type II – protégé par disjoncteur C20
  • Tension max (L-N) : 255 V
  • In : 5 kA
  • Imax : 15 kA
  • Télésignalisation de fin de vie
  • Voyant protégé par disjoncteur C6
• Raccordements :
  • Vers onduleur : câble souple 3G4 à 3G10
  • Vers réseau (EDF) : câble souple 3G4 à 3G10
  • Terre : câble 16 mm²
  • Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

• Nombre de MPPT : 2
• Nombre de strings / MPPT : 1
• Interrupteur-sectionneur : 600 VDC / 25 A
• Parafoudre DC 600 V :
  • In : 20 kA
  • Imax : 40 kA
  • Up sous In : 2,3 kV
  • Télésignalisation de fin de vie intégrée
• Connectique :
  • Entrées : 4 × MC4 (2 MPPT × 1 string)
  • Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16

Coffret

• Matière : Plastique
• Indice de protection : IP65 – IK09
• Format : 2×12 modules
• Haute résistance UV
• Température d’utilisation : -25 °C à +60 °C
• Résistance au fil incandescent : 750 °C
• Humidité relative : 0–95 %

Points forts

• Coffret AC/DC complet et prêt à raccorder
• Double MPPT compatible avec la majorité des onduleurs du marché
• Parafoudre AC et DC intégrés avec télésignalisation
• Disjoncteurs et différentiels préinstallés pour une sécurité maximale
• Coffret robuste, étanche et durable (IP65 – IK09)
• Conception conforme à la norme UTE C 15-712-1
